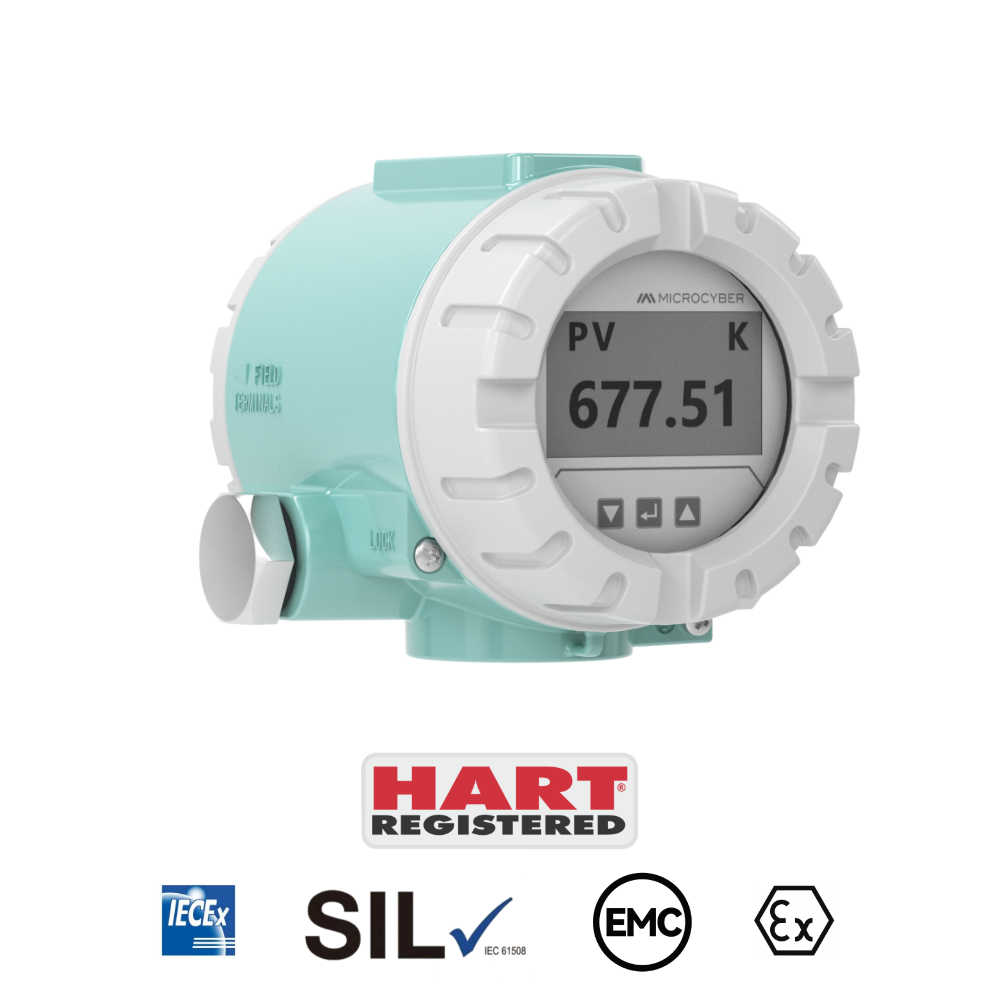

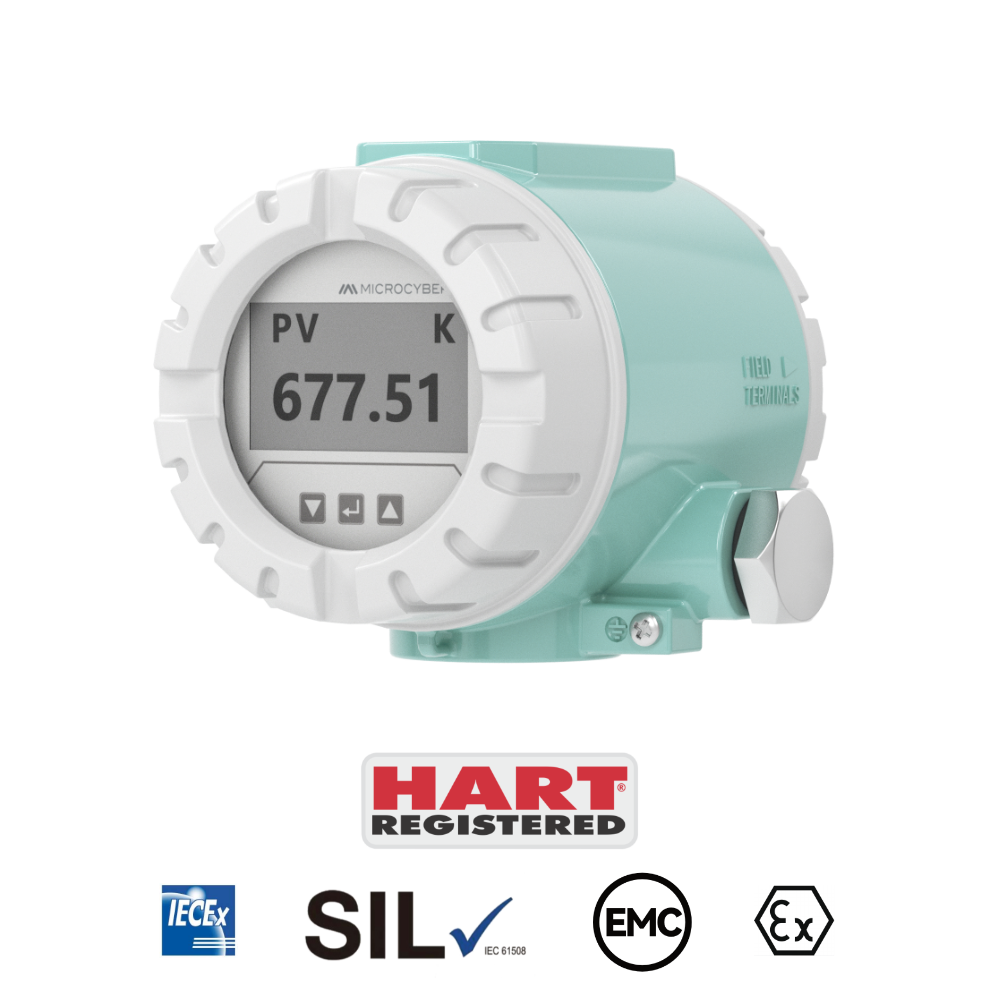

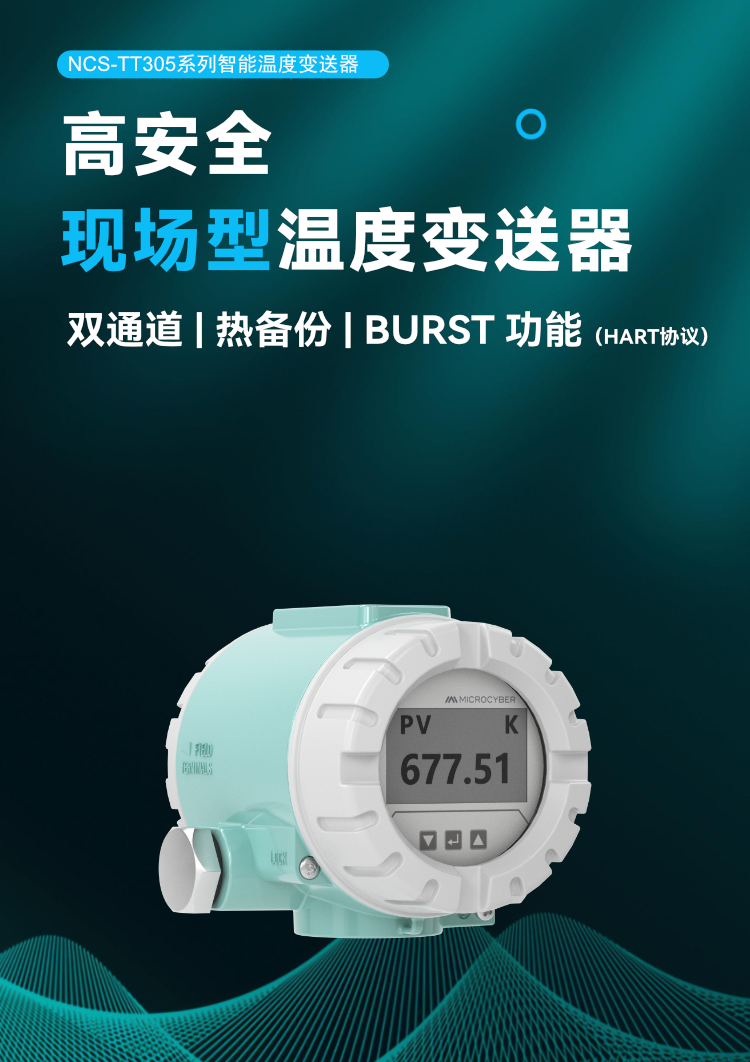

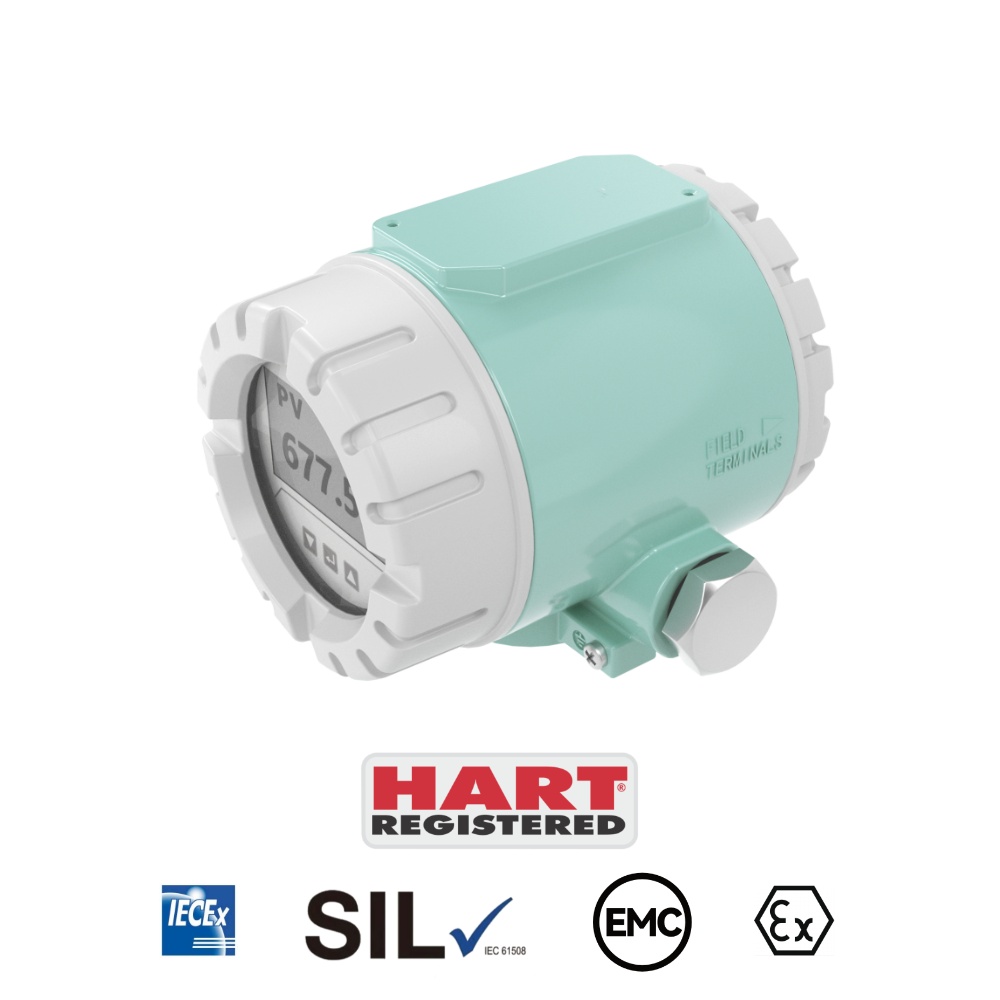

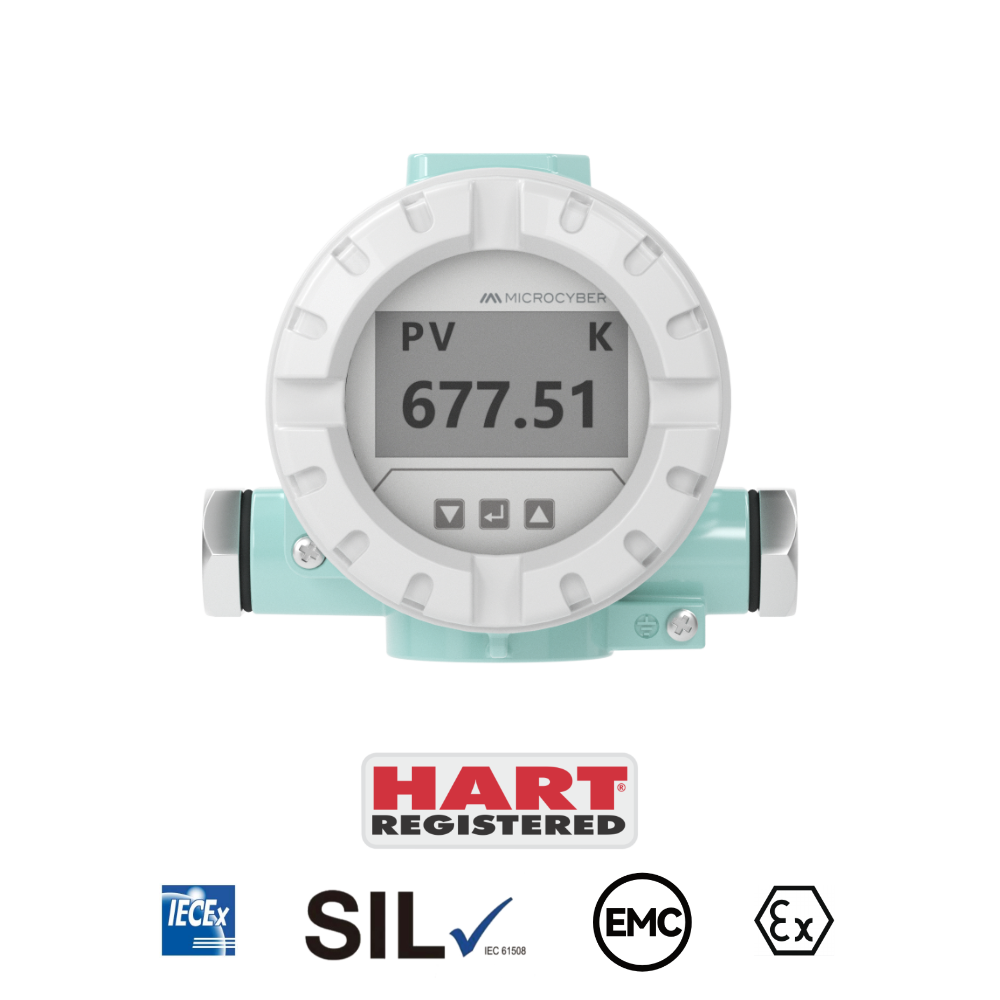

NCS-TT305 系列 HART 智能温度变送器（现场安装温度变送器）
NCS-TT305H采用数字化技术，内置24bit高性能ADC，具备高可靠性、高长期稳定性及高测量精度，能够全面满足各类工业现场的测试需求。作为真正的双通道设备，其采用6端子传感器设计，支持多种双输入组合，特别适用于对测量精度要求严苛或需要传感器冗余的关键应用场合。在硬件与安全方面，设备采用LM25低铜铝合金的现场安装型外壳，并可选配ATEx隔爆及IECEx本安认证，符合IEC 61508的全面评估，适用于SIL2/3应用，以确保在复杂工业环境中的安全与稳定运行。
NCS-TT305 系列 HART 智能温度变送器特点：
1.符合 IEC61326-1的要求，EMC测试结果满足等级“A”的要求
2.符合NAMUR NE21，NE43，NE89，和NE107 标准诊断信息
3.具有SIL认证，符合IEC 61508标准，产品具有软件SIL2，硬件SIL3等级的功能安全
4.产品符合IECEx本安认证：Ex ia IIC T4...T6 Ga、ATEx隔爆认证：II2G Ex db IIC T6...T4 Gb，II2D Ex tb IIIC T85℃...T110℃ Db
5.产品通过第三方GB/T2423.1-3,2018 电工电阻产品环境试验
产品描述
NCS-TT305系列HART温度变送器：是一款高精度、低温漂、高可靠性产品，是过程控制中不可缺少的现场设备。该设备集成了丰富的功能模块，既可以实现一般的检测功能，也可以实现复杂的控制策略。

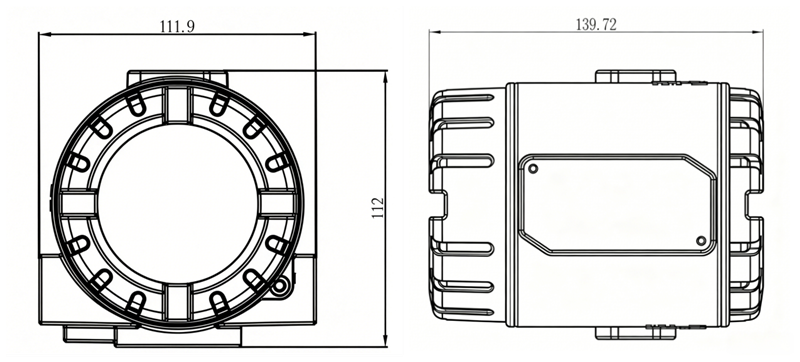

智能温度变送器外形尺寸图：
、
尺寸图（单位：mm）
智能温度变送器接线图：
温度变送器接线示意图

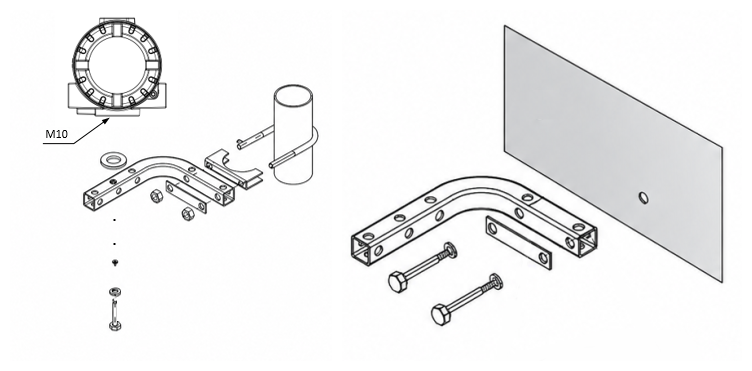

智能温度变送器安装图：
温度变送器直接安装在传感器上
温度变送器分体式安装
NCS-TT305系列HART智能温度变送器采用数字化技术，可适用于多种热电阻及热电偶传感器，量程范围宽，现场与控制室之间接口简单，并可大大减少安装、运行及维护的费用。

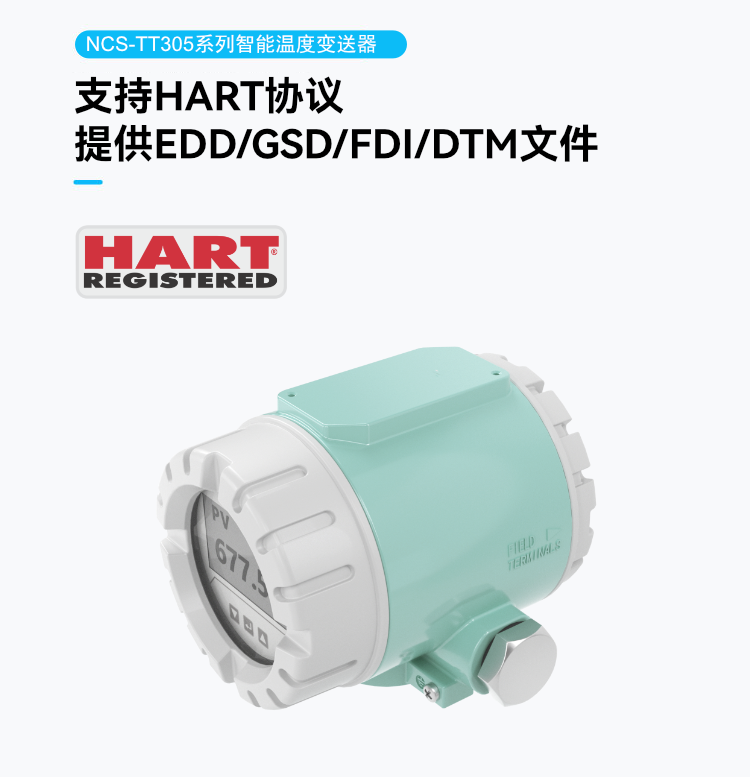

NCS-TT305系列HART智能温度变送器支持4-20mA+HART协议、支持液晶显示，可以广泛应用于石油、化工、电力、冶金等行业。
NCS-TT305 系列 HART 智能温度变送器热电阻技术指标：
RTD常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（/℃） |
电阻信号 | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~2000Ω | ±0.35Ω | ±0.015Ω | |
0~4000Ω | ±0.35Ω | ±0.015Ω | |
0~20000Ω | ±4Ω | ±0.3Ω | |
0~40000Ω | ±8Ω | ±0.3Ω | |
Cu50 | -50 ~ 150 ℃ | ±0.10℃ | ±0.005℃ |
Cu50_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.005℃ |
Cu100 | -50 ~ 150 ℃ | ±0.10℃ | ±0.003℃ |
Cu100_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.003℃ |
Pt50_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Callendar_Van_Dusen(Pt100) | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Ni50 | -60 ~ 180℃ | ±0.10℃ | ±0.004℃ |
Ni100 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni120 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni1000 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
NCS-TT305 系列 HART 智能温度变送器热电偶技术指标：
热电偶常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（/℃） |
毫伏 | -100 ~ +100mV | ±0.025mV | ±0.0015 mV |
B | 500 ~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200 ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190 ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0 ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200 ~ 400℃ | ±0.35℃ | ±0.015℃ |
L_GOST | -200 ~ 800℃ | ±0.50℃ | ±0.0375℃ |
A（W5ReW20Re） | 0 ~ 2500℃ | ±1.45℃ | ±0.06℃ |
C（W5ReW26Re） | 0 ~ 2315℃ | ±1.15℃ | ±0.09℃ |
D（W3ReW25Re） | 0 ~ 2315℃ | ±1.55℃ | ±0.07℃ |
NiCrAuFe | -273 ~ 7℃ | ±0.65℃ | ±0.020℃ |
CuAuFe | -270 ~ -196℃ | ±0.85℃ | ±0.035℃ |
NCS-TT305 系列 HART 智能温度变送器详细数据一览：
输出信号 | 4～20mA + HART，支持Burst功能 |
协议版本 | HART 7 |
供电电压 | 非本安：(13～45 ) VDC 隔爆： (13～45 ) VDC 本安： (13～30 ) VDC |
传感器接线方式 | 两线制、三线制或四线制连接 |
输入信号类型 | 电阻（Ω）：0～500Ω、0～2000Ω、0～4000Ω、0～20000Ω、0～40000Ω 热电阻（RTD）：Cu50，Cu50_GOST，Cu100，Cu100_GOST，PT50_GOST, Callendar_Van_Dusen(Pt100)，Pt100，Pt100_GOST，Pt200，Pt500，Pt1000，NI50，NI100，NI120，NI1000 热电偶（TC）：B，E，J，K，N，R，S，T，L_GOST，A（W5ReW20Re）， C（W5ReW26Re），D（W3ReW25Re），NiCrAuFe，CuAuFe |
通道数量 | 双通道 |
电流精度 | 电流精度：0.03%; 电流温漂：0.005%/℃ |
电气隔离 | 2KVAC/50VAC |
电压影响 | ±0.005%/V |
响应时间 | 1.0～1.65秒取决于传感器类型与接线方式 |
启动时间 | ≤10秒 |
阻尼时间常数 | (0～32) s |
电磁兼容 | IEC 61326(GB/T 18268) |
防爆认证 | IECEx：Ex ia IIC T4...T6 Ga ATEX：Ex db IIC T4...T6 Gb |
液晶显示 | 支持LCD液晶显示 |
按键操作 | 支持按键设置参数 |
工作温度 | (-40～85)℃ (-55～85)℃ （可选） |
湿度范围 | (5～95)%RH |
存储温度 | (-50～85)℃ |
报警信号 | 饱和电流下限: [3.75-4.0)mA, 默认值 3.8mA |
抗震规格 | 2-25Hz: ±1.6mm; 25-100Hz: ±4g |
防护等级 | IP67 |
重量 | 约 1.67 kg |
