· 项目背景：某工业现场存在大量采用Modbus RTU通信的电动执行机构，其控制逻辑成熟、运行可靠，但上层控制系统以HART协议为主流标准，导致执行机构无法直接接入，现场数据形成“信息孤岛”。

· 核心目标：将存量Modbus执行器“包装”成HART执行器，实现与HART主站系统的无缝对接，无需更换设备即可完成通信升级。

· 设计依据/遵循标准：严格符合HART 7.9协议标准，适配各类HART主站与AMS设备管理系统。

1.  产品 / 技术介绍

1.1 产品介绍

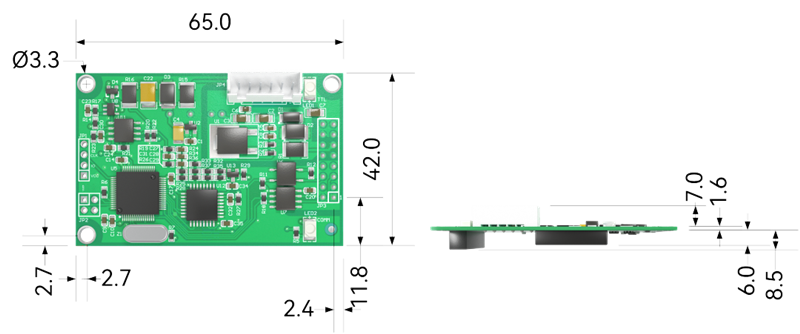

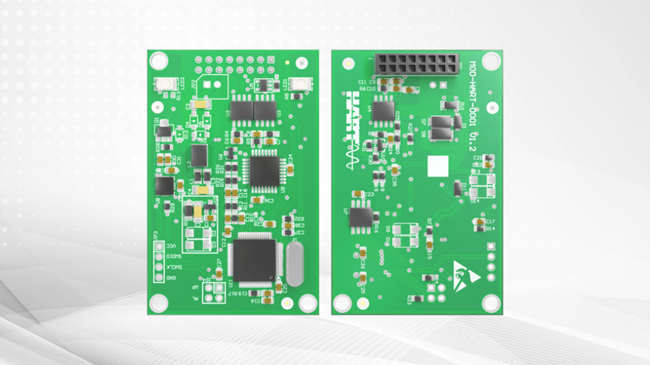

M0310-ACT是中科博微M系列嵌入式模块中针对电动执行机构HART通信定制的专用版本，核心定位是搭建Modbus执行器与HART主站之间的“双向翻译桥梁”。模块化设计，易集成、易部署，同时支持多系统的上位机包括DTM、FDI、DD等。模块的尺寸图如下（单位：mm）

1.2 产品特点

· 输入侧：Modbus RTU主站接口，直连执行机构主控板，适配原有设备通信逻辑。

· 输出侧：HART 7.9从站接口，对接HART主站、控制系统或AMS设备管理系统。

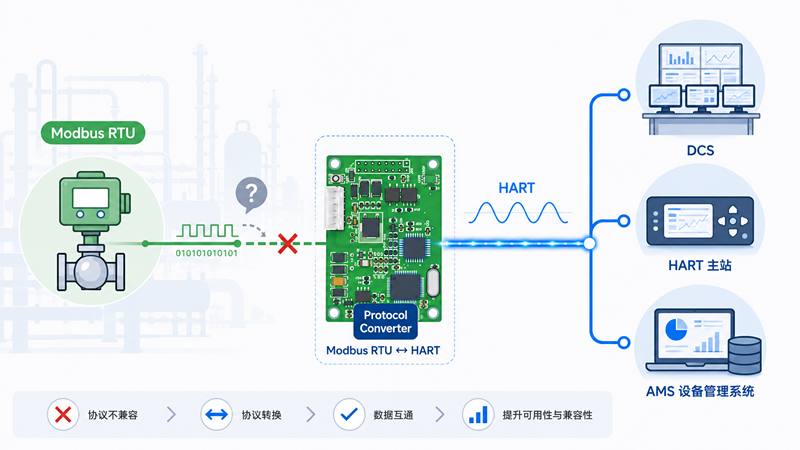

· 核心功能：双向协议翻译——HART指令转Modbus寄存器操作，Modbus状态数据转为HART标准变量，无需额外开发协议栈。

1.3 核心技术优势

· 双通道专属设计，执行器专用优化：针对电动执行器量身打造独立双通道——状态监测通道（读取开度、扭矩、温度等6个设备变量）与控制命令通道（目标开度设定、启停、紧急制动），控制与监测信号彻底分离，操作更安全。

· 全场景协议兼容：HART侧严格符合HART 7.9标准，支持6个设备变量、4个动态变量（PV/SV/TV/QV）；Modbus侧支持RTU模式，兼容01H/02H/03H/04H/05H/10H全功能码，覆盖绝大多数执行器通信需求。

· 灵活参数配置：搭载专属配置界面，支持开关型/位置控制型两类执行器自由切换，控制寄存器地址、指令写入数值均可自定义。

· 工业级硬件性能：宽压供电（24V±10% DC）、Modbus与HART接口500VAC电气隔离、-40℃～85℃宽温适配、上电启动≤5秒，满足严苛工业环境要求。

与本次场景的匹配点：

· 双通道设计确保控制命令与状态监测互不干扰，解决现场执行器控制与监测信号混淆的痛点。

· 全功能码兼容匹配现场各类Modbus执行器通信需求，无需修改原有设备程序。

· 工业级宽温与隔离设计适配现场恶劣电气环境，保障长期稳定运行。

2. 面临的挑战与需求分析

2.1 现场现状与痛点

2.2 核心需求

3. 整体解决方案设计

3.1 设计思路

以“不改设备、不停产、低成本”为原则，将M0310-ACT模块嵌入式集成至现有电动执行机构内部，在保持原有Modbus控制逻辑不变的前提下，为执行器增加标准HART通信接口，使其能够被HART主站识别为原生HART设备进行管控。

3.2 方案优势

4. 预期效果及价值分析

4.1 技术指标提升

· 通信成功率：M0310-ACT严格符合HART 7.9标准，适配各类HART主站与AMS系统，通信兼容性达100%。

· 系统兼容性：原有Modbus执行器无需任何软硬件改动，即可被HART系统识别为原生HART设备。

· 数据维度扩展：支持6个设备变量、4个动态变量上传，突破传统4—20mA单变量传输局限。

4.2 经济与管理效益

· 节省设备更换成本：存量Modbus执行器继续使用，无需采购原生HART执行器，大批量改造时经济效益尤为显著。

· 避免停产损失：M0310-ACT采用嵌入式集成方案，改造过程不影响正常生产，无需停工，从根本上规避了传统改造因停产造成的产能损失。

· 减少研发投入，缩短产品上市周期：对于执行器厂商而言，M0310-ACT提供了完整的Modbus转HART通信解决方案，无需组建专项团队进行HART协议栈开发与硬件设计，可直接集成至现有产品中，大幅降低研发成本与技术风险，加速HART兼容型执行器的上市进程。

· 省去产品稳定性测试与认证环节：M0310-ACT已在工业现场经过充分验证，严格符合HART 7.9标准规范。集成该模块后，无需额外投入进行协议一致性测试、电磁兼容性测试及长期稳定性验证，模块自身的成熟度可直接复用，有效规避自研方案可能出现的通信不稳定、协议兼容性差等潜在问题。

· 释放数据价值：执行器运行状态数据（阀位、扭矩、温度等）通过HART协议实时上传至AMS设备管理系统，为预测性维护、设备健康度评估及全生命周期管理奠定数据基础，助力企业数字化转型。

5. 实施流程与最终效果

5.1 标准化实施步骤：

· 现场勘测：确认执行器型号、Modbus通信参数（波特率、校验方式、寄存器地址映射表）。

· 模块集成：将M0310-ACT模块嵌入执行器内部，通过Modbus接口连接主控板，HART接口引出至总线。

· 参数配置：通过专用配置软件HART MPT软件设置Modbus通信参数、执行器类型（开关型/位置控制型）、控制寄存器地址与指令映射值。

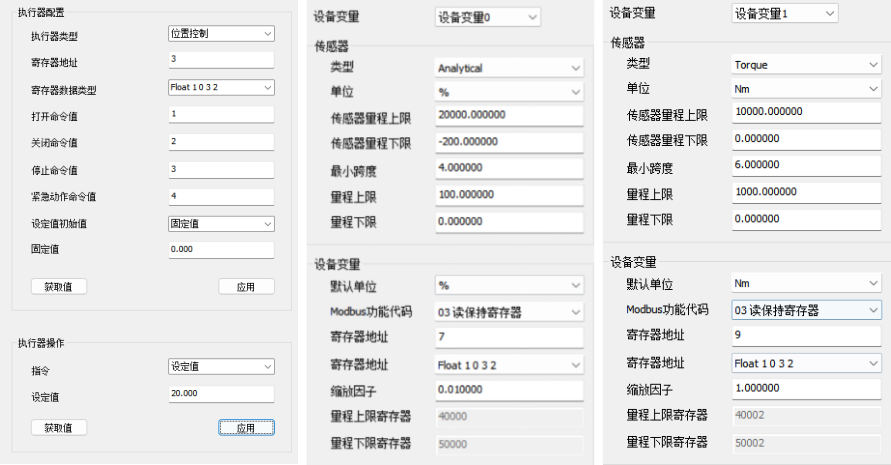

设备具体参数如下表，设备参数配置如下图所示：

如上图所示，执行器寄存器配置为地址3，数据类型选用Float1032，该寄存器对应执行器目标开度设定值。同时，将设备变量0配置为阀门反馈，设备变量1配置为扭矩反馈，各参数与上表所述寄存器地址、数据类型一一对应，确保模块准确解析与转换双向数据。

· 稳定性测试：连续运行测试，观察LED指示灯状态确认HART与Modbus通信无异常。

· 交付验收：接入HART主站/DCS/AMS系统，完成全链路联调验收。

5.2 功能实现效果

改造后，原有Modbus执行器具备以下完整HART设备功能：

数据实时采集：阀位、扭矩、温度等多变量通过HART动态变量（PV/SV/TV/QV）实时上传。

参数读写：HART主站/AMS系统可通过标准HART命令读写执行器参数设定值。

6. 适用场景

场景1：老旧车间多品牌执行器混用，数据无法集中监控

过程工业现场存在大量采用Modbus RTU通信的电动执行机构，上层控制系统却以HART为主流协议，导致数据无法上传至DCS。M0310-ACT可将这些执行器“包装”为HART设备，无需更换设备即可实现统一接入。

场景2：执行器厂商嵌入式集成开发

为执行器厂商提供标准化HART通信集成方案，缩短研发周期，快速实现产品HART兼容升级，提升产品竞争力。

7. 方案总结

中科博微M0310-ACT Modbus转HART执行器嵌入式模块，以轻量化、高适配、高落地性为核心优势，专为解决过程工业现场Modbus执行器与HART系统“语言不通”的难题而设计。

方案无需更换现有设备、无需停产改造，仅通过嵌入式模块集成即可将存量Modbus执行器“包装”为标准HART执行器，以极低的成本实现协议升级与数据互通。模块严格符合HART 7.9标准，具备工业级宽温与隔离防护性能，适配各类严苛工况，是执行器智能化升级改造的高性价比、高可靠性选择。
