在工业自动化领域，HART（Highway Addressable Remote Transducer）协议作为连接传统模拟设备与现代化数字管理系统的核心技术纽带，HART历经近四十年的工业现场验证，已成为全球部署最广泛的现场设备通信协议之一。通过Bell 202 FSK调制技术，将数字通信信号叠加于传统4-20mA模拟电流环之上，实现“模拟传输+数字通信”的双模共存。这一设计使企业无需中断现有控制回路、无需重新铺设电缆，即可为存量设备赋予远程配置、实时诊断与多变量传输等数字化能力。

本文档旨在为工业自动化领域的系统工程师、硬件开发者和项目决策者提供一份从芯片选型、硬件设计、协议栈开发到系统集成的全栈技术指南，并深入探讨国产替代路径与未来演进趋势，助力本土企业构建自主可控的HART技术能力。

一、HART协议技术架构深度解析

HART协议遵循OSI七层模型中的物理层、数据链路层和应用层规范，其技术架构的精妙之处在于各层之间的高度协同与对工业现场严苛环境的深度适配。理解其分层机制是实现可靠HART系统设计的理论基础。

1.1 物理层：FSK调制与信号共存机制

HART物理层采用Bell 202标准频移键控（FSK）调制技术，以1200 Hz代表逻辑“1”，2200 Hz代表逻辑“0”，波特率恒定为1200 bps。数字通信信号以±0.5 mA峰峰值的微弱电流波动叠加于4-20 mA模拟电流环之上，由于FSK信号的时间平均值为零，因此对模拟信号的传输精度不产生实质影响。

表1：HART物理层核心技术参数

FSK调制信号通过电容耦合网络注入电流环路，耦合电路的设计需确保在1200 Hz和2200 Hz频点处具有低阻抗通路，同时在直流和低频段呈现高隔离特性，以避免对模拟信号产生干扰。这一“频分复用”机制是HART协议得以与4-20 mA模拟系统无缝共存的根本保障。

1.2 数据链路层：主从架构与通信协议

HART数据链路层采用严格的“一主多从”（1 Master / n Slaves）通信架构，支持两种组网模式：

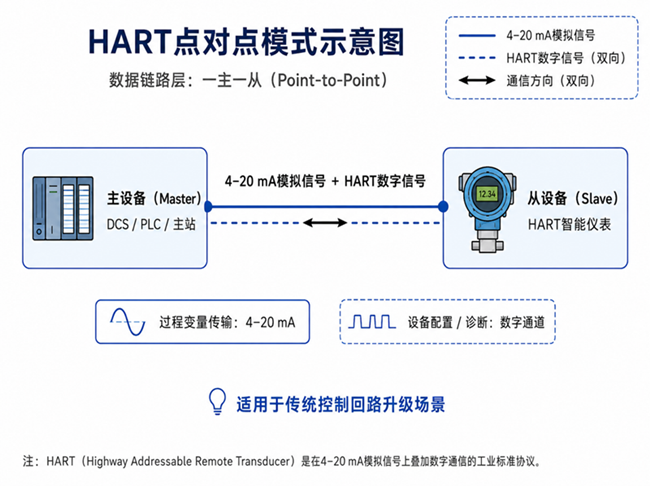

点对点模式（Point-to-Point）：主设备与单一从设备通信，4-20 mA模拟信号用于过程变量传输，数字通道承载设备配置与诊断信息。适用于传统控制回路升级场景。

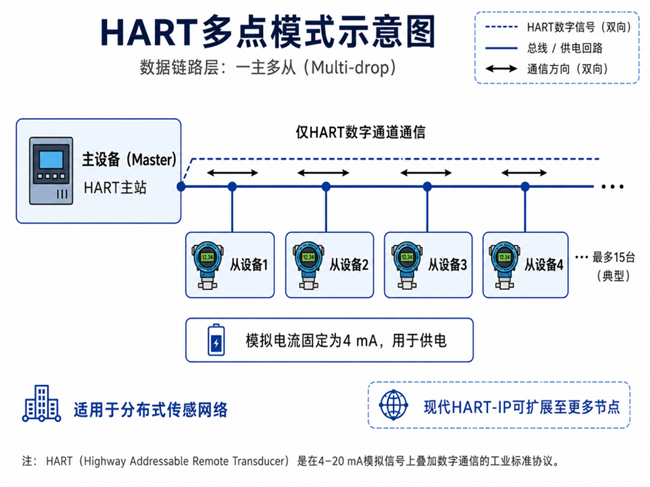

多点模式（Multi-drop）：一条总线可挂接最多15台从设备（现代HART-IP扩展至更多节点），仅使用数字通道通信，设备模拟电流固定为4 mA用于供电。适用于分布式传感网络。

数据链路层帧格式遵循严格的结构化规范，包含前导码、定界符、地址域、命令域、数据域及校验序列，确保工业噪声环境下的传输可靠性。HART协议支持长帧（Long Frame）与短帧（Short Frame）两种格式，前者支持38位设备唯一标识，后者用于简化寻址与广播通信。

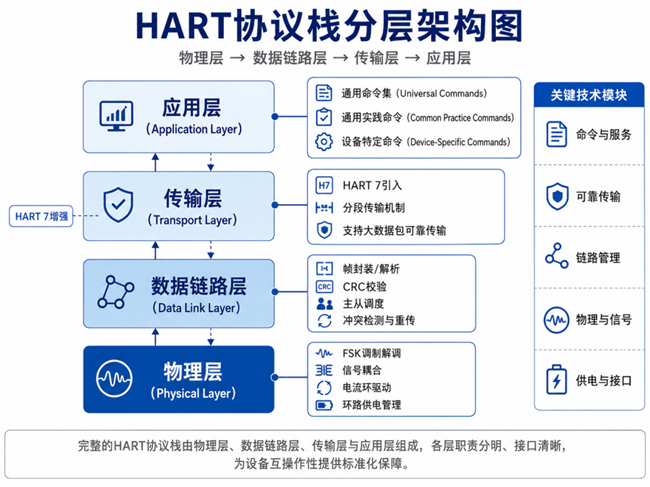

1.3 HART协议栈分层架构

完整的HART协议栈由以下多个核心层次构成，各层职责分明、接口清晰，为设备互操作性提供标准化保障：

表2：HART协议栈分层架构与功能映射

二、核心芯片选型与关键器件搭配

HART系统硬件设计的核心在于“HART芯片+ DAC + MCU”三者的协同选型。HART芯片直接决定HART通信的合规性与可靠性，DAC决定模拟输出的精度与稳定性，MCU则承载协议栈运行与应用逻辑处理。本章从工程实践出发，提供经过量产验证的选型方案。

2.1 HART 芯片对比选型

HART 通信芯片是系统的核心器件，负责FSK信号的调制与解调。下表对比了当前主流的通信芯片方案，涵盖进口高端、进口经典及国产替代三大类别：

表3：HART 通信芯片全维度对比选型表

选型建议：对于国产替代与成本敏感型批量项目，中科博微HT5700（Pin-to-Pin兼容AD5700）与HT1200M（外围极简设计）提供了极具竞争力的替代路径，实测通信性能达到同等水平，成本可降低50%以上。

2.2 辅助器件优选方案

除通信芯片外，DAC与MCU的选型同样影响系统整体性能。以下为经过量产验证的辅助器件推荐方案：

表4：DAC芯片优选方案

表5：MCU优选方案

以上就是本期《HART 技术解决方案白皮书》的核心内容，我们从协议起源、物理层原理到芯片级实现，系统拆解了 HART 通信的底层逻辑与关键技术要点。

下期，我们将进入硬件架构与嵌入式协议栈实现，详解 HART 从电路设计、信号调理到协议栈移植的工程化路径，把技术原理真正落到可量产的硬件方案上。
