中科博微将Ethernet-APL与HART-IP引入智能温度变送器，并通过TCP/IP会话、多客户端访问、标准HART命令及一致性验证，使现场仪表演进为从“传递单一测量值”转向“提供实时数据、诊断信息与设备状态”，可纳入资产管理体系的工业以太网节点。

一. 行业挑战

流程工业的数字化转型并不止于把更多数据送入控制室。真正的难点，是让位于装置现场，甚至危险区域内的仪表，在不牺牲供电方式、传输距离和本质安全能力的前提下，进入统一的工业以太网体系。长期以来，4-20 mA+HART、FOUNDATION Fieldbus和PROFIBUS PA等技术共同服务于过程装置，但多种网络并存也带来了工程组态复杂、专用工具繁多、诊断信息分散以及系统集成成本上升等问题。传统低速链路能够可靠传递过程变量，却难以持续承载传感器状态、设备健康度、维护记录和高级诊断等丰富信息。对于温度测量这一最基础、分布最广的过程变量，行业需要的不只是“更快的仪表”，而是一种能够沿用两线制现场工程经验、保留成熟HART设备语义，并可融入开放以太网生态的新型现场资产。

二. Ethernet-APL 与 HART-IP 的架构与优势

1. 两线制工业以太网，兼顾通信与供电：Ethernet-APL基于10BASE-T1L单对以太网技术，沿用流程工业熟悉的双线制布线方式，可在一对电缆上同时实现供电和数据通信，降低现场布线复杂度。

2. 10 Mbit/s高速通信，释放现场设备数据价值：相比传统HART与现场总线，APL显著提升带宽，使过程变量、设备状态、诊断信息以及配置参数能够更及时地传输，为资产管理与预测性维护提供数据基础。

3. 长距离传输与危险区域适配：APL面向流程工业现场设计，支持长距离网络部署，并可结合本质安全与防爆方案应用于石油、化工、制药、电力等危险区域。

4. HART语义延伸至IP网络：HART-IP并不是简单地将HART报文“搬到以太网上”，而是在保留HART命令体系、设备模型和诊断语义的基础上，利用TCP/IP实现标准化会话管理、设备访问和网络集成。

5. 多客户端并发访问：控制系统、资产管理软件、工程师站和维护工具可在权限与会话机制约束下访问同一设备，使控制、配置、诊断和维护能够在统一网络中协同完成。

6. 标准化设备集成与互操作：通过DD、FDI等设备描述文件，上层系统能够识别设备参数、方法和诊断信息，降低不同厂商设备接入时的定制开发工作。

7. 面向全生命周期的远程运维：HART-IP可承载更丰富的设备信息，为远程参数配置、状态监测、故障定位和预测性维护提供条件，使现场仪表从“孤立测点”转变为可管理的数字资产。

三. 系统组成

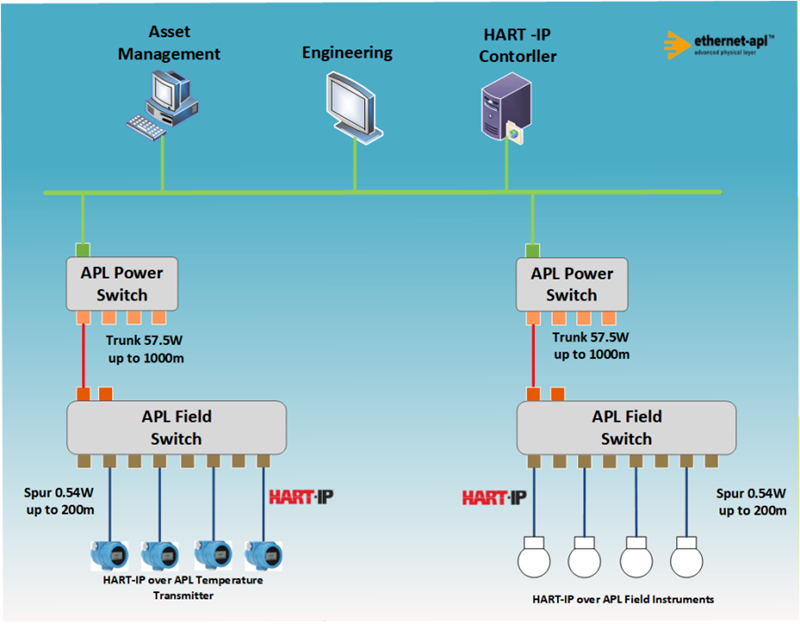

方案通过现场设备、APL网络基础设施和上层系统这三部分构建完整的数据采集与管理通道。

1.APL 智能温度变送器：负责热电阻、热电偶等温度信号采集、线性化处理和诊断。产品采用双通道设计，支持通道冗余与热备份，可通过HART-IP向上层系统提供过程变量、设备状态和诊断信息。

2.APL 现场交换机及网络：负责现场支路供电、数据汇聚与网络连接，为APL设备提供标准化接入环境，并将现场数据传输至控制与资产管理系统。

3.HART-IP 主机与资产管理软件：通过标准IP网络与现场设备建立会话，完成设备发现、参数读写、状态监测、诊断和维护管理，并可与DCS、PLC、工程师站和企业级应用协同。

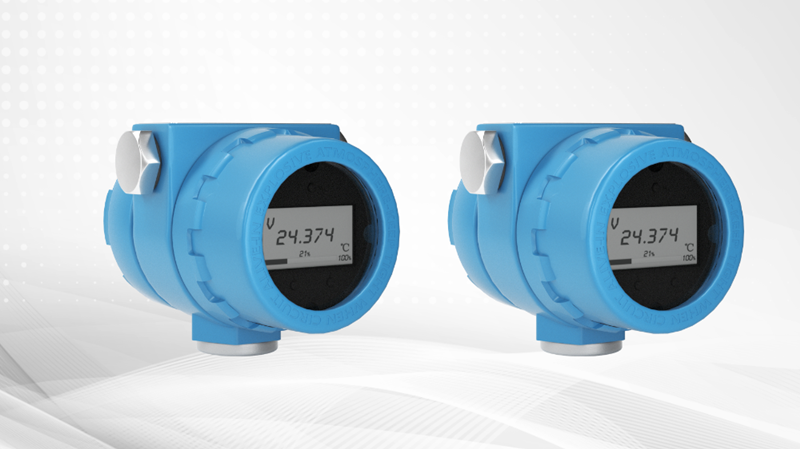

四.HART-IP OverAPL温度变送器核心亮点

1. 10 Mbit/s APL高速通信；

2. 1000m 长距离传输能力；

3. 双线制，通信与供电共缆；

4. 双通道设计，支持冗余热备份；

5. 高精度，Pt100在25 ℃条件下的测量精度可达±0.07 ℃，温漂低至±0.003 ℃/℃。K型热电偶测量精度可达±0.40 ℃，温漂低至±0.025 ℃/℃；

6.丰富的诊断信息，符合NAMUR NE21、NE43、NE89和NE107组织的状态及诊断信息；

7.HART-IP会话管理、多客户端与一致性验证，提供DD及FDI设备描述文件；

五.应用案例

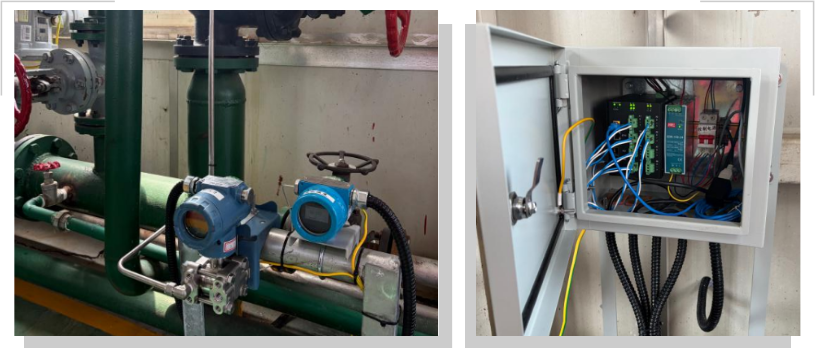

采油热注工艺现场

该方案已在多家设备厂商及多个工程项目中得到成功验证：

石油化工：关键温度监测与设备健康管理：在油田采油热柱管线上关键测温点部署APL智能温度变送器，通过HART-IP上传实时温度、传感器状态和设备诊断信息。维护人员可在控制室完成参数检查和故障定位，减少危险区域现场作业。
