· 项目背景：某石化企业厂区内分布有百余台火焰检测报警器，覆盖加热炉、反应釜、储罐区等关键工艺区域。企业现有DCS系统采用HART协议，而火焰报警器仅支持Modbus RTU协议，无法直接接入HART总线，形成数据孤岛。随着智能化改造推进，迫切需要将火焰报警器纳入全厂一体化监控平台。

· 核心目标：基于MC0310模块，在不更换现有火焰报警器的前提下，实现Modbus设备到HART总线的无缝接入，解决多协议设备通信不兼容问题。

· 设计依据/遵循标准：符合HART 7.9通信协议标准、Modbus RTU通信标准。

为客户提供的价值：轻量化改造，无需更换仪表；不影响生产，可分区域逐步实施；快速实现远程运维，支持HART主站远程读写参数；统一数据平台，接入DCS实现一体化监控。

1.  产品 / 技术介绍

1.1 产品介绍

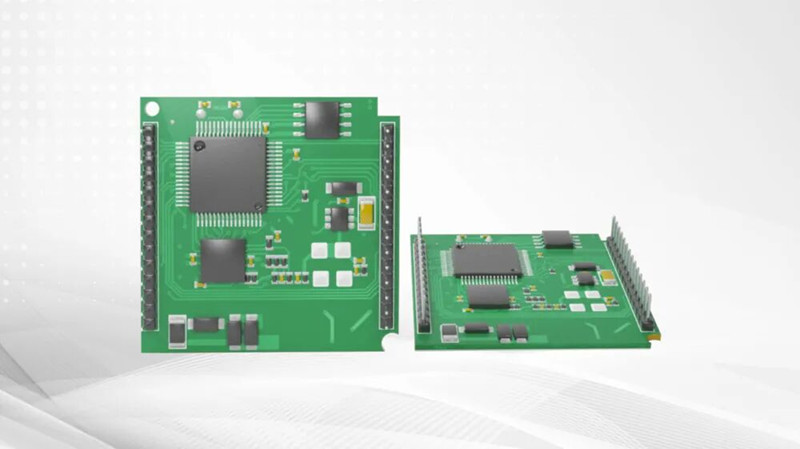

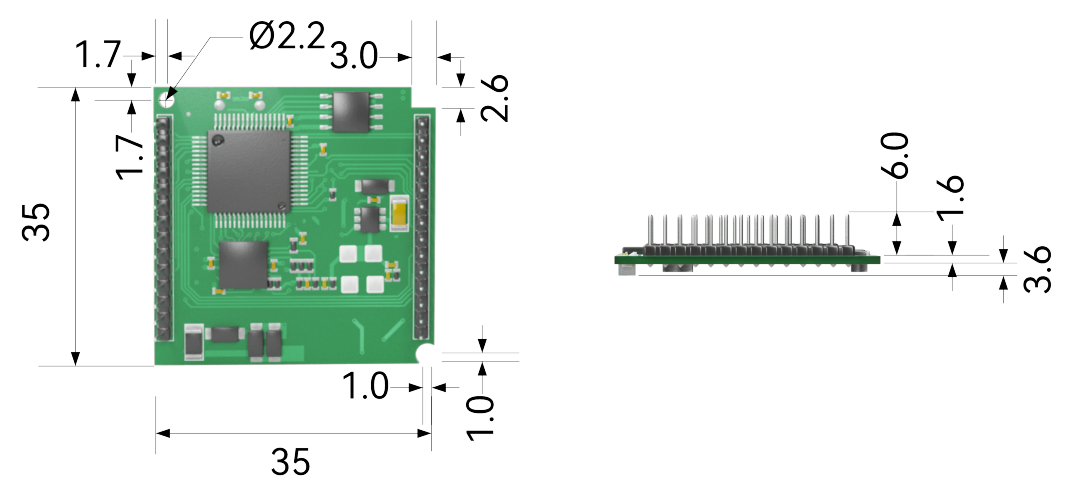

MC0310是沈阳中科博微推出的Modbus转HART嵌入式核心模块，可内嵌于用户设备内部，将Modbus RTU从站设备快速转换为HART 7.9从站设备。模块采用2.0mm间距双排插针接口，支持二线制HART总线供电，电流精度0.03%FS，工作温度-40~85℃，适用于恶劣工业环境。

1.2 核心技术优势

· 灵活映射：支持6个设备变量，可映射到4个HART动态变量（PV/SV/TV/QV）。

· 双向通信：支持HART主站远程读写Modbus设备参数。

· 工业可靠：宽温宽压设计，电流精度高，支持本安防爆。

· 状态诊断：支持16路设备状态位映射到HART附加设备状态。

· 配置便捷：配套组态软件，支持批量配置，兼容475手操器。

1.3 场景匹配点

2. 面临的挑战与需求分析

2.1 现场现状与痛点

火焰报警器支持Modbus RTU通信，可读取火焰探测状态、报警状态、故障代码等参数。DCS系统仅支持HART协议，报警器通过独立报警控制器管理，未接入DCS。运维人员需每日现场巡视，参数配置需携带专用工具到现场逐一设置。

-现存痛点：

· 通信不兼容：Modbus与HART无法互通，数据无法集中监控。

· 改造成本高：全部更换HART仪表投入大，施工周期长。

· 运维效率低：参数配置、故障排查需现场操作，响应慢。

· 数据利用率低：火焰探测状态、设备状态无法远程获取。

2.2 核心需求

·  实现Modbus协议到HART协议的双向转换，实现HART数据采集，接入DCS系统，集中监控。

· 支持远程参数读写与故障诊断，提升运维效率。

· 充分利旧现有设备，最小化改造投入。

· 改造后系统稳定可靠，满足工业现场要求。

3. 整体解决方案设计

3.1 设计思路

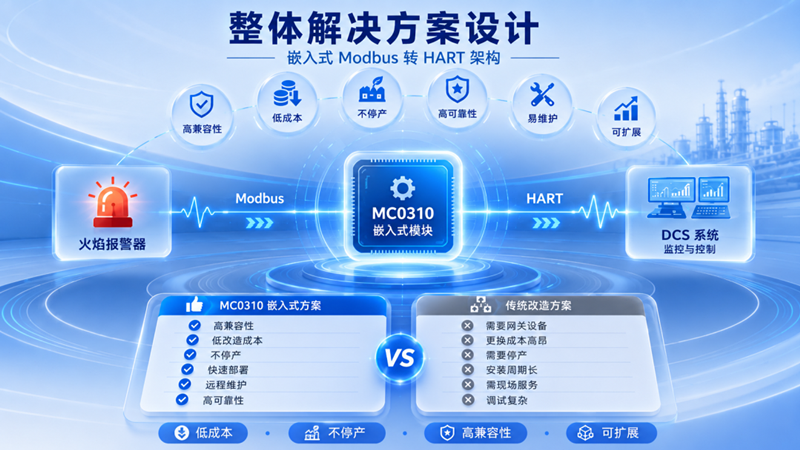

采用"嵌入式模块内置+利旧改造"思路，每台火焰报警器内部增加MC0310模块，将Modbus数据转换为HART协议输出，直接接入现有HART总线。遵循低成本、不停产、高兼容、可扩展、易维护原则。

3.2 系统架构

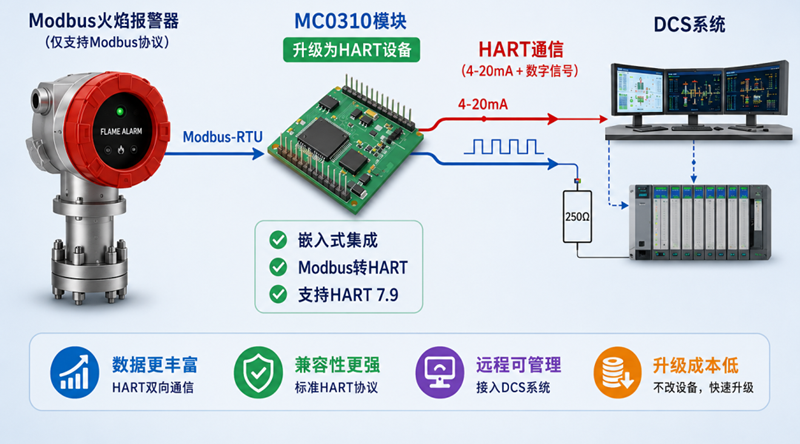

数据链路：火焰报警器 → MC0310模块 → HART总线 → DCS系统 → 监控平台。

· 现场设备层：原有火焰报警器，负责火焰信号采集与报警判断。

· 协议转换层：MC0310模块内嵌，读取Modbus数据并转换为HART协议。

· 监控管理层：DCS系统作为HART主站，统一采集监控。

3.2 方案优势

4. 预期效果及价值分析

4.1 技术指标提升

改造完成后，系统在通信成功率、系统兼容性等方面实现显著提升：

· 通信成功率：MC0310严格符合HART 7.9标准，实时性满足监控需求。

· 系统兼容性：完全符合HART 7.9标准，与主流DCS系统、手操器完美兼容，即插即用。

· 数据完整性：支持6个设备变量映射到4个HART动态变量，突破传统4-20mA单变量传输局限，16路设备状态位可远程读取。

4.2 经济与管理效益

方案实施后，在设备投资、施工成本、运维效率等方面带来显著的经济收益：

· 设备投资收益：相比全部更换为原生HART仪表，节省采购成本约70%~80%，大幅降低一次性投入。

· 施工成本收益：嵌入式集成无需大规模拆除布线，施工成本降低约60%，避免停产损失。

· 运维成本收益：远程参数读写与故障诊断减少现场巡检频次，运维人力成本降低约40%。

· 管理效率收益：火焰报警数据接入DCS统一平台，消除数据孤岛，安全管理精细化，决策响应更及时。

5. 实施流程与最终效果

5.1 标准化实施步骤：

标准化实施步骤：

1. 现场勘测：确认火焰报警器型号、Modbus通信参数（波特率、校验方式、数据位、停止位、寄存器地址映射表）。

2. 模块集成：将MC0310模块嵌入火焰报警器内部，通过Modbus接口连接主控板，HART接口引出至总线，完成硬件接线。

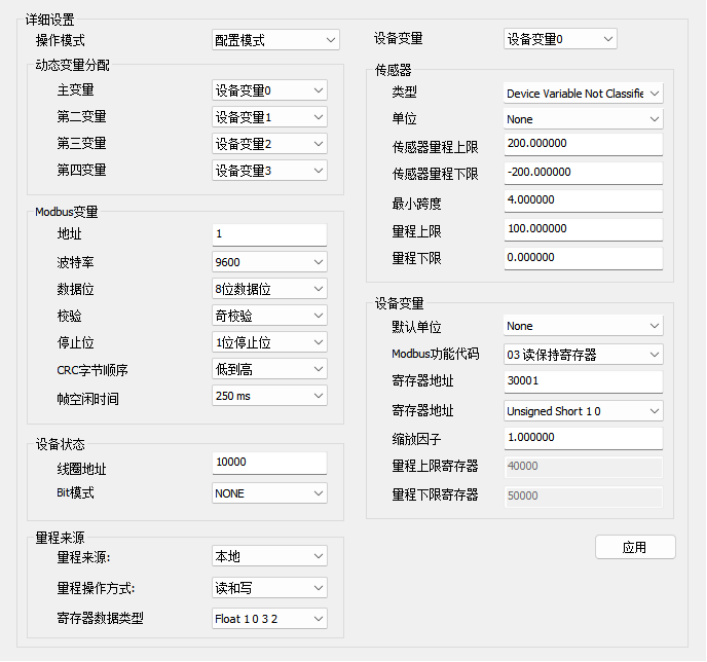

3. 参数配置：通过中科博微HartMPT组态软件设置Modbus通信参数、设备变量寄存器地址与数据类型、单位、动态变量映射关系、量程上下限等参数。

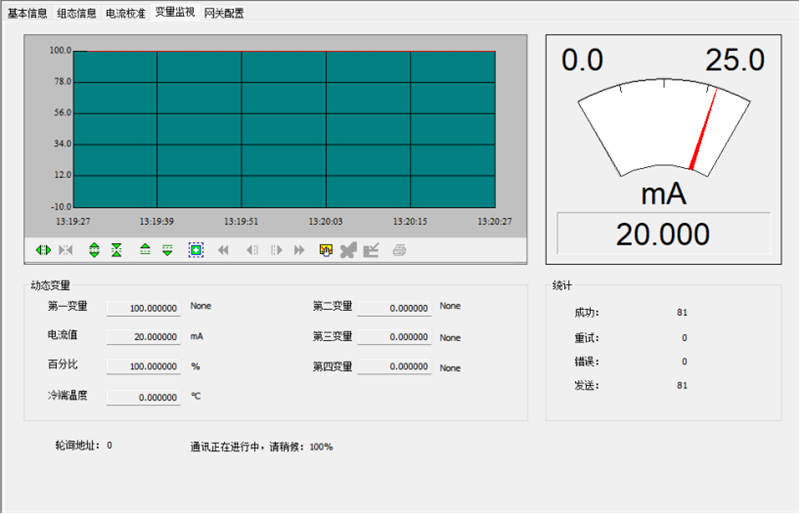

4.通信调试：使用HART手操器或组态软件发送命令，验证火焰探测状态、报警状态等数据回读是否正常，核对数据一致性。

5. 稳定性测试：连续运行72小时测试，观察LED指示灯状态和抓包数据，确认HART与Modbus通信无异常，验证抗干扰能力。

6. 交付验收：接入HART主站/DCS系统，完成全链路联调验收，提供竣工文档与操作培训。

5.2 功能实现效果

改造后，原有Modbus火焰报警器具备以下完整HART设备功能：

· 数据实时采集：火焰探测状态、报警状态等多变量通过HART动态变量（PV/SV/TV/QV）实时上传DCS系统，主变量PV同时以4-20mA模拟电流输出，数字与模拟双保险。

· 远程参数读写：HART主站/手操器可通过标准HART命令远程读取设备标识、量程信息，远程配置量程上下限等参数，无需现场操作。

· 故障诊断功能：16路设备状态位远程读取，传感器故障等均可远程识别，通信故障时输出报警电流便于控制系统识别。报警器作为标准HART从站接入总线，无需额外驱动开发。

6.  适用场景

场景1：老旧车间多品牌仪表混用

建厂较早的工业企业，不同时期采购的仪表品牌各异、协议不同，数据无法统一接入监控。采用MC0310模块可在不更换仪表的前提下，将Modbus协议仪表统一转换为HART协议接入全厂监控网络。

场景2：执行器厂商嵌入式集成开发

仪表制造商在原有Modbus产品基础上，嵌入MC0310模块即可快速推出HART协议版本，无需重新开发协议栈，大幅缩短研发周期和投入成本，提升产品竞争力。模块体积小、接口简单，便于集成。

7.  方案总结

中科博微MC0310 Modbus转HART嵌入式核心模块，以轻量化、高适配、高落地性为核心优势，专为解决过程工业现场Modbus仪表与HART系统"语言不通"的难题而设计。

方案无需更换现有设备、无需停产改造，仅通过嵌入式模块集成即可将存量Modbus仪表"包装"为标准HART设备，以极低的成本实现协议升级与数据互通。模块严格符合HART 7.9标准，具备工业级宽温与隔离防护性能，适配各类严苛工况，是仪表智能化升级改造的高性价比、高可靠性选择。
