HART技术解决方案白皮书 从芯片到系统的完整实现路径(二)
2026-06-03
在工业自动化领域,HART(Highway Addressable Remote Transducer)协议作为连接传统模拟设备与现代化数字管理系统的核心技术纽带,HART历经近四十年的工业现场验证,已成为全球部署最广泛的现场设备通信协议之一。通过Bell 202 FSK调制技术,将数字通信信号叠加于传统4-20mA模拟电流环之上,实现“模拟传输+数字通信”的双模共存。这一设计使企业无需中断现有控制回路、无需重新铺设电缆,即可为存量设备赋予远程配置、实时诊断与多变量传输等数字化能力。
本文档旨在为工业自动化领域的系统工程师、硬件开发者和项目决策者提供一份从芯片选型、硬件设计、协议栈开发到系统集成的全栈技术指南,并深入探讨国产替代路径与未来演进趋势,助力本土企业构建自主可控的HART技术能力。
1.硬件电路设计与信号完整性保障
HART硬件设计的核心挑战在于:如何在同一对导线上同时承载4-20 mA直流模拟信号、1200/2200 Hz FSK交流信号,以及可能的环路供电电压,并确保三者互不干扰、满足严苛的工业EMC标准。本章从系统架构出发,逐层解析设计要点。

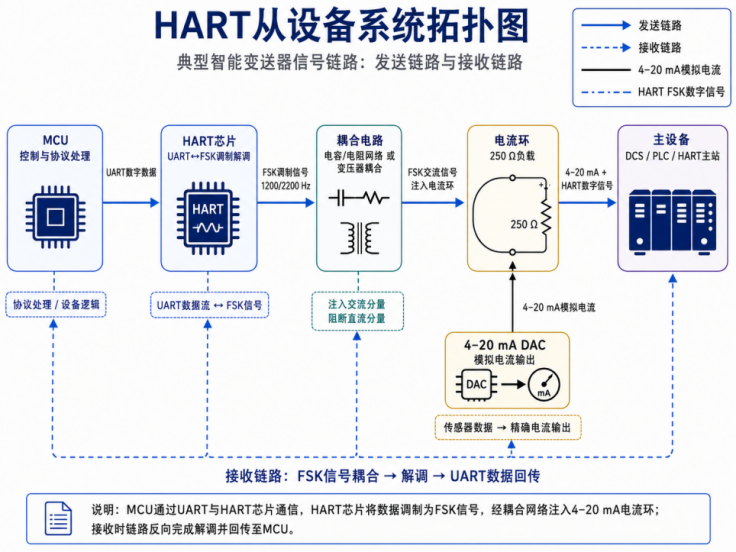

1.1 系统架构与信号链路
典型HART从设备(如智能变送器)的信号链路遵循以下拓扑:
MCU → HART芯片→ 耦合电路 → 4-20 mA DAC → 电流环(250 Ω负载)

MCU通过UART接口与HART 芯片通信,发送待调制的数字数据;HART芯片将UART数据流转换为FSK信号输出;耦合网络(通常为电容-电阻网络或变压器耦合)将FSK交流信号注入4-20 mA电流环路,同时阻断直流分量;DAC负责将传感器数据转换为精确的4-20 mA模拟电流输出。接收链路则方向相反:FSK信号从环路耦合至HART芯片进行解调,还原为UART数据流回传MCU。
1.2 耦合电路与信号叠加设计
耦合电路是HART信号完整性的关键节点,其设计目标包括:为FSK信号(1200-2200 Hz)提供低阻抗通路;对直流和低频模拟信号呈现高隔离;抑制高频噪声与谐波干扰。
推荐的耦合方案为RC高通滤波网络,典型参数为:耦合电容0.047μF - 0.1μF(耐压≥50 V),串联电阻阻值根据信号幅值要求调整。耦合网络的-3dB截止频率应设计在800 Hz以下,以确保对1200 Hz基频信号的最小衰减,具体可以参照厂家的数据手册。对于高精度应用,可采用变压器耦合方案,其优势在于提供完全的电气隔离与共模噪声抑制,但成本与体积相对较高。

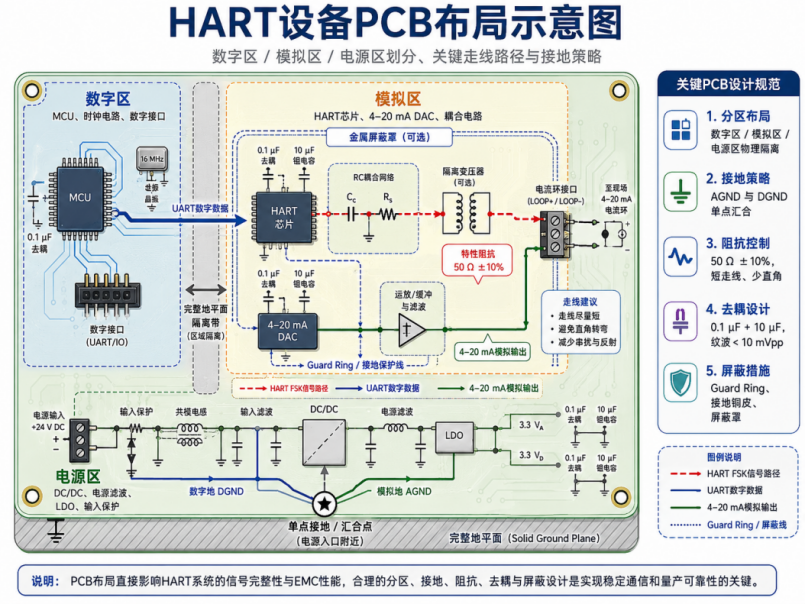

1.3 PCB布局关键规范
PCB布局直接影响HART系统的信号完整性与EMC性能,以下为经过量产验证的关键设计规范:

分区布局:严格执行数字区(MCU、时钟电路)、模拟区(HART芯片、DAC、耦合电路)与电源区的物理隔离,各区域之间设置完整地平面隔离带。
接地策略:采用单点接地(Star Grounding)或完整地平面(Solid Ground Plane)方案,数字地与模拟地在电源入口处单点汇合,避免地环路耦合。
阻抗控制:HART信号走线特性阻抗控制在50 Ω±10%,走线长度尽量短,避免直角转弯,减少信号反射与串扰。
去耦设计:每个有源器件的电源引脚就近配置0.1 μF陶瓷去耦电容,DAC与HART芯片的电源引脚增加10 μF钽电容,确保电源纹波<10 mVpp。
屏蔽措施:敏感模拟走线两侧布置接地保护线(Guard Ring),关键区域铺设接地铜皮,必要时采用金属屏蔽罩。
2. 协议栈开发与系统集成路径
HART协议栈的开发是整个项目周期中技术复杂度最高的环节。自主开发完整的协议栈需要深入理解HART规范文档(HCF_SPEC-99、HCF_SPEC-127等),开发周期通常在6-12个月之间,且面临兼容性测试与现场互操作性验证的双重挑战。对于大多数应用场景,采用成熟的商用协议栈是更为务实的选择。
2.1 商用协议栈方案对比
HART 通信芯片是系统的核心器件,负责FSK信号的调制与解调。下表对比了当前主流的通信芯片方案,涵盖进口高端、进口经典及国产替代三大类别:
表1:商用HART协议栈方案全维度对比
协议栈方案 | 供应商 | 认证状态 | 核心优势 | 潜在局限 |
HART Foundation Official Stack | HART | 官方认证 | 最高权威性、协议规范同步更新、全球兼容性最佳 | 授权费用较高、源码不完全开放、技术支持英文为主 |
基金会 | ||||
ADI HART Stack | Analog | ADI内部认证 | 与ADI芯片深度协同优化、 性能调校成熟、文档详尽 | 绑定ADI硬件生态、技术支持 响应周期较长 |
Devices | ||||
中科博微 HART Stack | 中科博微 | HART认证 通过 | 中文技术文档、本土化FAE支持、 针对国产芯片优化、集成周期短 | 非原生英文环境、特定高级功能需定制开发 |
选型建议:对于需要快速上市(Time-to-Market)的商业项目,推荐优先评估中科博微HART Stack—其具备完整的中文技术文档、本地化的技术支持团队,以及针对国产芯片的深度优化,可将协议栈集成周期压缩至2-4周。对于已有ADI硬件生态基础的项目,ADI HART Stack具备最成熟的芯片级协同优化,但技术支持响应周期相对较长。

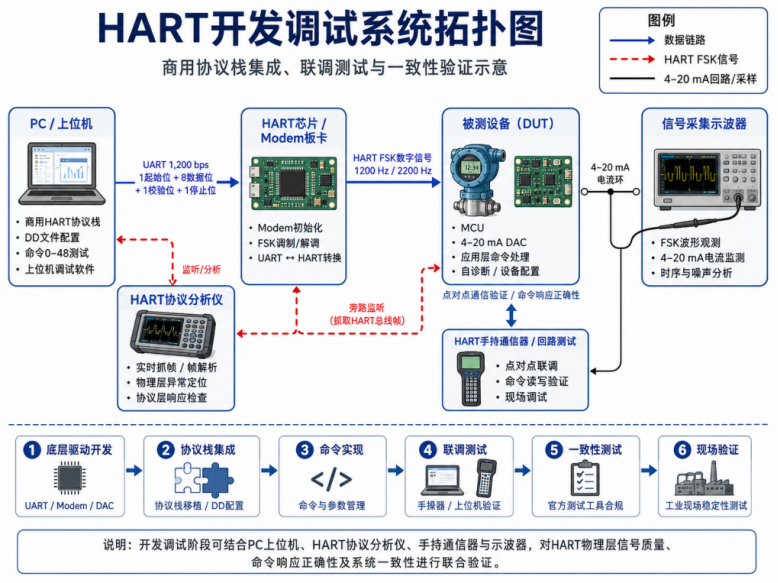

2.2 开发流程与调试策略
基于商用协议栈的HART项目开发,推荐遵循以下标准化流程:

[1] 底层驱动开发:完成UART驱动(波特率1200 bps,1起始位+8数据位+1校验位+1停止位)、HART芯片初始化配置、DAC寄存器映射。
[2] 协议栈集成:移植商用协议栈至目标MCU平台,配置设备描述(DD)文件,实现通用命令集(命令0-命令48)响应。
[3] 命令实现:逐条实现应用层命令处理逻辑,包括过程变量读写、设备配置参数管理、自诊断功能上报。
[4] 联调测试:使用HART手持通信器(如475/375)或上位机软件进行点对点通信验证,确认命令响应正确性。
[5] 一致性测试:通过HART Foundation官方一致性测试工具(如HART Test System)进行合规性验证,获取认证证书。
[6] 现场验证:在实际工业环境中进行长时间稳定性测试,验证多设备组网、长距离传输、电磁干扰等场景下的通信可靠性。
在调试阶段,建议配备HART协议分析仪,可实时抓取并解析总线上的HART帧数据,快速定位物理层信号异常或协议层响应错误。
3. 为客户创造的核心价值
HART解决方案的价值不仅体现在技术层面的先进性,更在于其为终端客户带来的可量化商业收益。基于全球超过4,000万台HART设备的部署经验,HART技术的商业价值已在多个维度得到充分验证。
表7:HART解决方案为客户创造的核心价值矩阵
价值维度 | 具体收益 | 量化指标 |
降低部署成本 | 无需重新布线,兼容4-20 mA基础设施 | 改造成本降低60%-80% |
提升运维效率 | 远程设备配置、在线诊断、预测性维护 | 现场巡检频次减少50%+ |
保障数据完整性 | 数字传输消除模拟信号漂移与转换误差 | 数据精度提升至±0.01% FS |
延长资产寿命 | 设备健康状态实时监控,故障预警 | 非计划停机减少40%+ |
加速上市周期 | 标准化协议栈+成熟芯片方案缩短研发周期 | 开发周期缩短4-6个月 |
增强系统扩展性 | 支持多变量传输与设备级联组网 | 单点接入可扩展15+设备节点 |
特别值得关注的是HART方案在存量设备升级场景中的独特优势:传统4-20 mA仪表仅需在控制室端增加HART多路转换器(Multiplexer)或在现场加装WirelessHART适配器,即可无缝接入DCS/PLC系统与工业互联网平台,实现“零中断”数字化改造。这一特性使HART成为流程工业企业实现渐进式数字化转型的理想选择。
3. 下期预告
以上就是本期《HART 技术解决方案白皮书》的第二部分内容,我们从硬件电路设计、协议栈开发集成到客户核心价值,完整落地 HART 从原理到量产的工程化实现,解决信号干扰、开发周期长、落地成本高等关键难题。
下期,我们将进入场景应用与产业升级板块,详解 HART 在流程工业、预测性维护、分布式网络中的典型落地案例,并深度解析国产替代完整路径与未来技术演进趋势,为工业自动化自主可控与长期发展提供清晰指引。
你的项目中用过HART协议吗?遇到过哪些坑?欢迎在评论区聊聊,免费申请样片。
